Descripción del producto de la planta de rectificación integrada inteligente
La estación de rectificación integrada inteligente consta de tres partes principales: el sistema de rectificación integrado, el sistema de control y seguimiento DCS y el sistema de supresión de polvo de micro niebla.Adopta una estructura modular vertical tridimensional, integrando buena inteligencia, integración, ahorro de energía, protección del medio ambiente, sin cribado, alta precisión, gran producción, sin pastel, etc. La planta está dividida en seis pisos,donde el sistema maestro de control DCS, el sistema de vigilancia y el sistema de supresión de polvo.

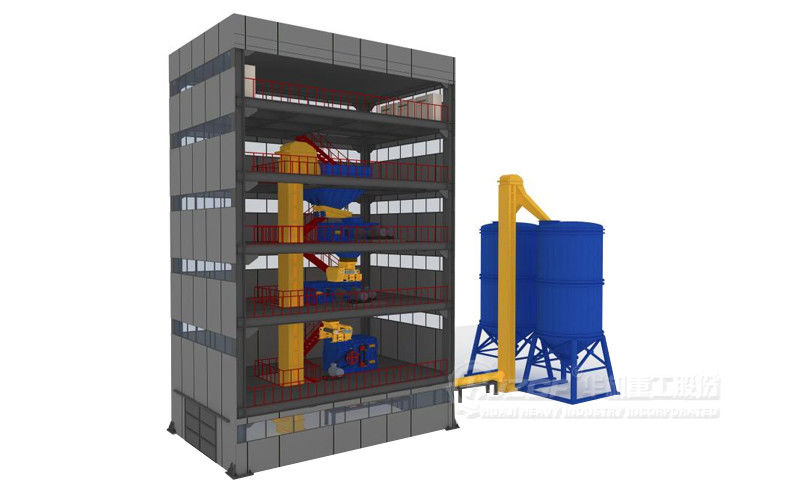

La estación de trituración y molienda integrada inteligente se divide en seis pisos, el quinto piso pone el sistema de control general DCS, el sistema de monitoreo y el sistema de supresión de polvo de micro niebla,También es la sala de servicio general; el cuarto piso es el módulo de tránsito de materiales; el tercer piso es el módulo de trituración de rodillos dentados (se puede configurar opcionalmente con trituradora de martillos, trituradora de conos);el segundo piso es el módulo de trituración de rodillos; el primer piso es el módulo de trituración fina de tres rodillos; la planta baja (el negativo) es el módulo de trituración de mandíbula.Los pisos y los equipos de trituración se pueden aumentar o disminuir de acuerdo con las necesidades de los clientes para satisfacer las necesidades de diferentes clientes.
1Inteligencia: toda la estación de trituración y molienda adopta el sistema de control centralizado DCS, que puede controlar y observar el arranque y parada de todos los equipos de trituración y molienda,datos de funcionamiento y alarmas de fallas, etc. en la sala de control general, y observar el uso de los equipos en el lugar en cualquier momento a través del sistema de monitorización que coopera con el sistema de control centralizado DCS,para que el sitio pueda estar completamente desatendidoY a través de la transmisión de grandes volúmenes de datos, puede transmitir remotamente todos los datos e información de la estación de molienda a la empresa del grupo.
2"Integración: toda la estación de trituración y molienda integra todos los equipos en una estación de trituración y molienda de cinco capas, y los equipos principales y auxiliares de cada capa forman un módulo.Reemplaza la vieja línea de producción de trituración y resuelve completamente las deficiencias de los transportadores de cinta múltiples, como el diseño desordenado, la rugosidad, el gran espacio del piso y la mala supresión del polvo (muchas manchas de polvo), y hace que toda la estación de trituración y molienda sea compacta, formal y hermosa en diseño.
3Protección del medio ambiente: todos los equipos de toda la estación de trituración y fresado funcionan a velocidades medias y bajas y no es necesario utilizar el enlace de filtración.Así que hay muy poco polvo en la operación, y adopta la estructura completamente sellada, y todo el entorno y la parte superior se hacen tratamiento insonorizado.
La configuración interna del sistema avanzado de supresión de polvo de micro-niebla, cada entrada principal, equipo auxiliar y salida están instalados puerto de supresión de polvo,y en la parte superior de cada módulo se instalan puertos de eliminación de polvo de múltiples vías como un sistema secundario de eliminación de polvo, para evitar la primera supresión de polvo tiene una parte de fuga.
4"Ahorro de energía:Adoptando una estructura de módulo vertical, los materiales de cada nivel de equipo de trituración y rectificación pueden caer naturalmente en el siguiente equipo de trituración y rectificación,y no necesitan ser transportados por varios transportadores de cinta, lo que reduce en gran medida el consumo de energía.
5, la estación de trituración y molienda debido al uso de un diseño de proceso no filtrante, fundamentalmente resuelto una serie de industrias, materiales de alta humedad,trituración y molienda hasta un tamaño inferior a 3 mm, la producción para alcanzar más de 100 toneladas por hora, la cribada es bastante difícil a los problemas difíciles del mundo, y no se convierte en un pastel, sin la necesidad de romper el equipo.
Principio de funcionamiento de la planta de rectificación integrada inteligente
Todos los tipos de materiales (sílice, guijarros, coque de petróleo, carbón, materias primas químicas, etc.) deben ser triturados y triturados por el módulo subterráneo de trituración de mandíbula,y luego enviado al contenedor de tránsito del módulo de almacenamiento de materiales a través del dispositivo de elevaciónPor medio del alimentador automático situado abajo, se envían al módulo de trituración de rodillos dentados para el trituración media.luego enviado al módulo de trituración de rollos para su trituración fina a través del dispositivo de alimentación automáticaSe trata de un sistema de trituración de tres rollos que se utiliza para triturar las partículas en el tercer piso, para su trituración fina a través del dispositivo de alimentación automática.se enviará al siguiente proceso por el transportador de flujo de aire (tortilla)Los equipos de detección también se pueden configurar de acuerdo con las necesidades del cliente.
Estación de trituración y molienda integrada inteligente, capacidad de procesamiento y tamaño del producto terminado, puede diseñarse de acuerdo con los requisitos técnicos del cliente,configurados con diferentes tipos de equipos o modelos diferentes para satisfacer las necesidades de diferentes clientes, una sola estación puede ser diseñada para 30-600 t/h.
Parámetros técnicos de una planta de rectificación integrada inteligente
